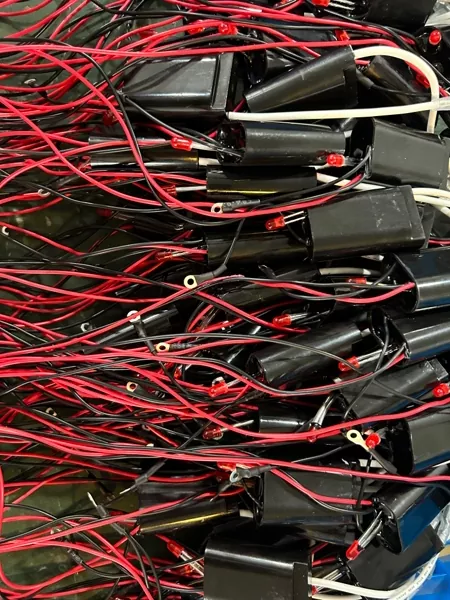

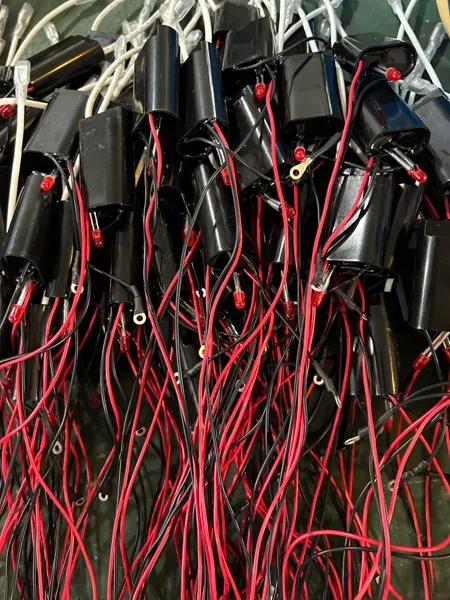

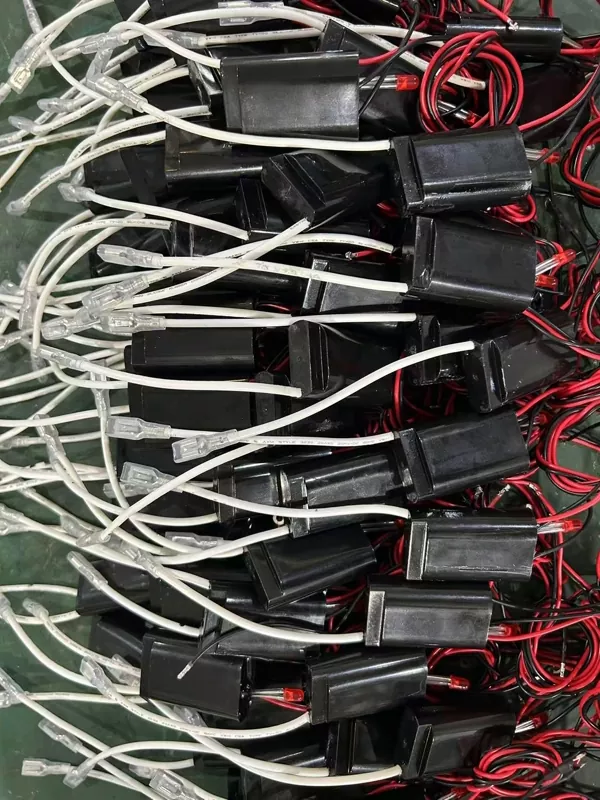

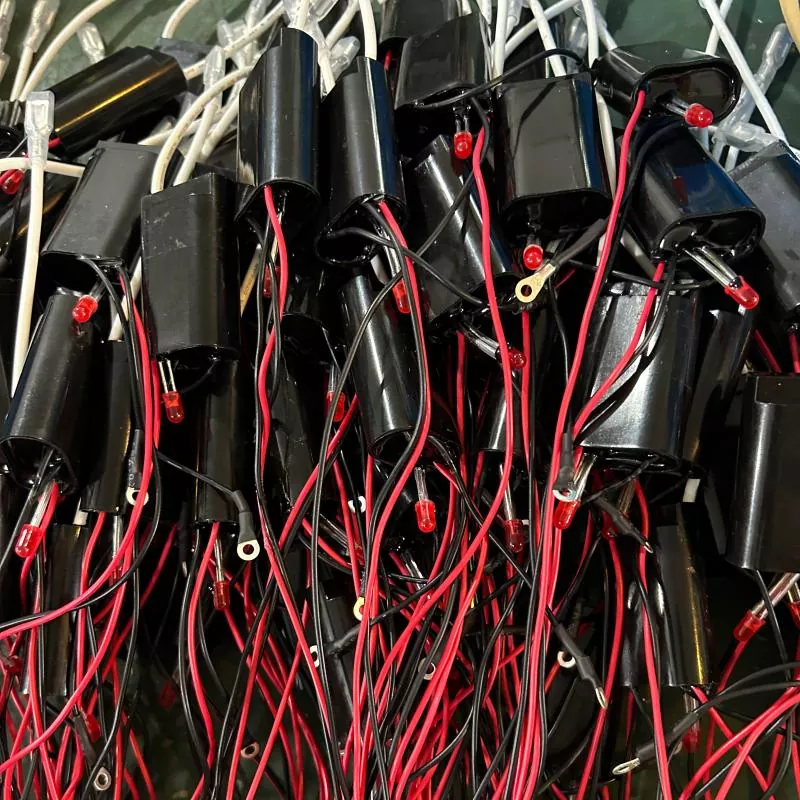

Modul Voltan Tinggi DC

Modul voltan tinggi DeFa DC ialah bekalan kuasa padat yang direka untuk menjana output voltan tinggi yang stabil untuk pemendakan elektrostatik, penjanaan ion negatif dan aplikasi plasma berkuasa rendah. Modul ini juga dirujuk sebagai modul ESP, modul ion negatif, atau penjana voltan tinggi bergantung pada penggunaan sasaran. Ia dibekalkan oleh Shengyuan Technology di bawah jenama DeFa.

Dengan jejak 51 × 32 × 19 mm dan penggunaan kuasa berkadar 3 W, modul ini bertujuan untuk penyepaduan ke dalam penulen udara, pembersih mudah alih, peranti perubatan dan kesihatan serta peralatan lain yang memerlukan sumber voltan tinggi yang kecil. Pilihan input meliputi DC 5 V dan DC 12 V, manakala voltan keluaran ditetapkan dalam julat 5 kV hingga 9 kV mengikut model tertentu.

Parameter Elektrik dan Mekanikal

Bagaimana Modul Beroperasi

Modul menukar voltan masukan DC rendah kepada voltan keluaran DC tinggi melalui pengubah injak dan litar penerus. Pengayun terbina dalam memacu bahagian utama pengubah, dan output dibetulkan untuk menghasilkan voltan tinggi yang stabil. Litar ini direka untuk mengehadkan arus keluaran ke tahap yang selamat, yang penting untuk aplikasi di mana voltan tinggi terdedah kepada udara atau digunakan berhampiran sentuhan manusia.

Untuk aplikasi ion negatif, modul dikonfigurasikan untuk menghasilkan kekutuban output negatif. Untuk pemendakan elektrostatik, voltan tinggi yang sama digunakan pada elektrod nyahcas dan plat pengumpul. Dalam aplikasi plasma, modul boleh memacu sel nyahcas halangan dielektrik kecil.

Pertimbangan Integrasi

Saiz Padat

Jejak kaki 51 × 32 × 19 mm membolehkan pemasangan di dalam pembersih udara mudah alih, pembersih desktop, penyegar udara kereta dan peranti pegang tangan. Lubang pelekap atau pad pelekat dua muka boleh ditambah mengikut reka bentuk pelanggan.

Pendawaian Input dan Output

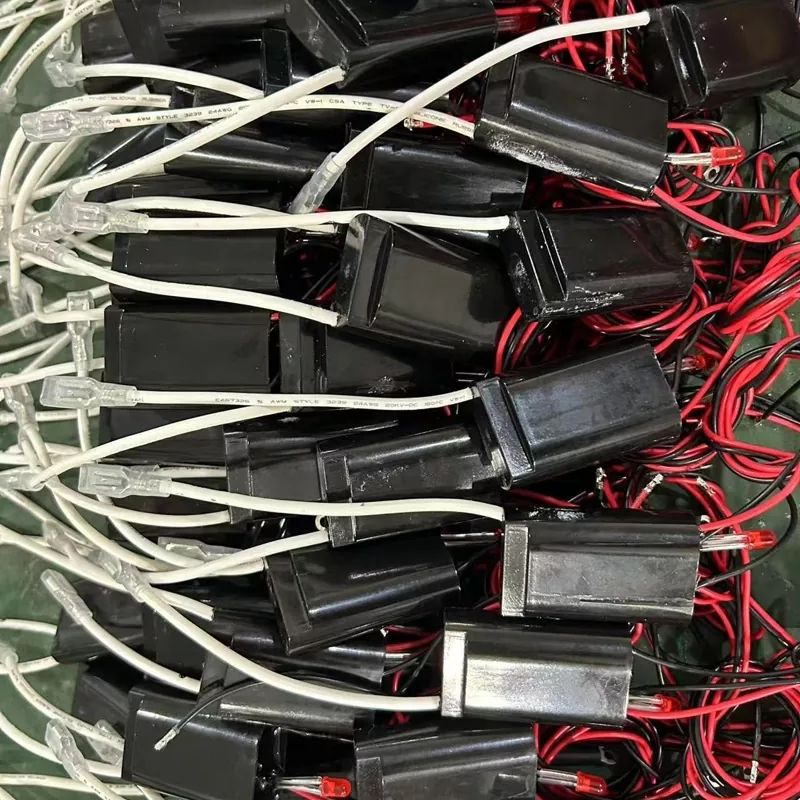

Sambungan input tersedia sebagai pengepala pin atau petunjuk yang dipateri. Output voltan tinggi disediakan melalui wayar bertebat silikon untuk mengelakkan arka-over dan menahan lenturan berterusan. Panjang plumbum voltan tinggi boleh ditentukan.

Keselamatan dan Penebat

Modul ini dikapsulkan dalam perumahan kalis api yang melindungi litar dalaman daripada habuk dan kelembapan. Keluaran voltan tinggi diasingkan daripada input voltan rendah. Arus keluaran sememangnya terhad, mengurangkan risiko kejutan elektrik di bawah operasi biasa. Walau bagaimanapun, modul hendaklah sentiasa disertakan di dalam produk siap dengan penebat yang sesuai di sekeliling terminal voltan tinggi.

EMC dan Kebisingan

Kekerapan pensuisan dipilih untuk meminimumkan bunyi yang boleh didengar dan gangguan elektromagnet. Jika perlu, penapis RC luaran atau kabel terlindung boleh disyorkan untuk aplikasi sensitif.

Aplikasi Biasa

• Penapis udara:Menguasai plat precipitator elektrostatik atau penjana ion negatif dalam unit kediaman dan mudah alih.
• Peranti ion negatif:Digunakan dalam pengion desktop, penyegar udara kereta dan produk kesihatan peribadi.
• Modul plasma:Memacu penjana plasma kecil untuk penyingkiran bau dan pembasmian kuman permukaan.
• Perubatan dan penjagaan kesihatan:Sesuai untuk ruang pembasmian kuman berkuasa rendah, sistem sedutan pergigian, dan modul pembersihan udara makmal.
• Aksesori HVAC:Dipasang di dalam unit gegelung kipas atau pengion yang dipasang pada saluran untuk rawatan udara berterusan.

Pilihan Penyesuaian

• Voltan keluaran:Ditetapkan pada 5 kV, 6 kV, 7 kV, 8 kV atau 9 kV mengikut model. Nilai tersuai boleh dinilai.
• Voltan masukan:DC 5 V atau DC 12 V standard. Voltan lain mungkin tersedia untuk pesanan volum.
• Kekutuban:Keluaran negatif atau positif boleh dipilih. Keluaran negatif adalah biasa untuk aplikasi pembersihan udara.
• Panjang plumbum dan jenis penyambung:Panjang plumbum voltan tinggi dan penamatan boleh disesuaikan.
• Perumahan dan pemasangan:Modul boleh disediakan tanpa perumah untuk penyepaduan PCB langsung atau dengan bebibir pelekap.

Kebolehpercayaan dan Pengujian

Setiap modul diuji untuk voltan keluaran, arus input, dan integriti penebat sebelum penghantaran. Ujian sampel termasuk operasi berterusan pada beban penuh selama 48 jam dan kitaran haba antara -10°C dan +60°C. Untuk aplikasi perubatan atau volum tinggi, laporan ujian tambahan boleh disediakan.

Soalan Lazim

Bolehkah voltan keluaran dilaraskan semasa operasi?

Tidak. Voltan keluaran ditetapkan di kilang mengikut model yang dipilih. Jika output berubah diperlukan, modul yang berbeza atau litar kawalan luaran akan diperlukan. Kita boleh membincangkan penyelesaian tersuai untuk projek volum.

Bagaimanakah saya tahu voltan keluaran yang hendak dipilih?

Voltan keluaran yang diperlukan bergantung pada jarak elektrod dan aplikasi sasaran. Untuk penjana ion negatif, 5 kV hingga 7 kV adalah biasa. Untuk precipitator elektrostatik dengan jurang plat yang lebih luas, 8 kV hingga 9 kV mungkin diperlukan. Pasukan teknikal kami boleh membantu berdasarkan konfigurasi elektrod anda.

Adakah modul ini menghasilkan ozon?

Modul itu sendiri tidak menghasilkan ozon secara langsung. Ozon boleh dijana apabila voltan tinggi digunakan pada elektrod tajam di udara, terutamanya pada voltan yang lebih tinggi. Jika kawalan ozon menjadi kebimbangan, voltan keluaran boleh dikekalkan di bawah 6 kV, atau reka bentuk elektrod yang berbeza boleh digunakan.

Adakah modul selamat untuk digunakan dalam perkakas rumah?

Modul ini direka bentuk dengan arus keluaran terhad dan penebat terkapsul. Apabila dipasang di dalam perkakas yang dibumikan dengan betul, ia memenuhi keperluan keselamatan voltan rendah untuk kegunaan isi rumah. Walau bagaimanapun, pendawaian keluaran voltan tinggi mestilah tertutup dan tidak boleh diakses oleh pengguna.

Apakah hayat perkhidmatan biasa modul?

Di bawah keadaan operasi biasa dan dalam julat suhu yang ditetapkan, modul mempunyai jangka hayat perkhidmatan lebih daripada 20,000 jam. Faktor kegagalan utama ialah input voltan lampau dan operasi berterusan pada suhu maksimum. Pengurusan haba yang betul dalam peranti hos meningkatkan umur panjang.

Bolehkah saya memesan sampel untuk penilaian?

ya. Pesanan sampel tersedia untuk prototaip dan ujian. Sediakan voltan input, voltan keluaran, kekutuban dan panjang plumbum yang dikehendaki semasa membuat pesanan.

Mengenai Teknologi Shengyuan

Teknologi Shengyuan (jenama DeFa) telah membangunkan bekalan kuasa voltan tinggi dan sistem penjanaan plasma selama lebih 20 tahun. Syarikat itu membekalkan komponen dan sistem lengkap kepada pengeluar di Amerika Utara, Eropah dan Asia. Modul voltan tinggi DC yang diterangkan di sini adalah berdasarkan teknologi teras yang sama yang digunakan dalam peralatan penulenan industri yang lebih besar, disesuaikan untuk aplikasi yang padat dan menghadap pengguna.
