Bekalan Kuasa frekuensi tinggi dan voltan tinggi

DeFa Environmental Equipment mengeluarkan bekalan kuasa voltan tinggi frekuensi tinggi untuk aplikasi elektrostatik dan plasma industri. Bekalan Kuasa Frekuensi Tinggi dan Voltan Tinggi ini menukarkan input AC tiga fasa kepada output DC terkawal pada voltan daripada 1 kV hingga 120 kV, dengan penarafan kuasa dari 1 kW hingga 200 kW dalam satu casis, dan kuasa yang lebih tinggi tersedia melalui konfigurasi selari.

Perbezaan teknikal utama daripada transformer frekuensi talian 50/60 Hz konvensional ialah frekuensi pensuisan. Kami beroperasi antara 20 kHz dan 50 kHz, menggunakan topologi resonan LLC dengan kawalan DSP. Ini membolehkan kami menggunakan pengubah teras ferit yang lebih kecil berbanding unit teras besi yang besar, dan mencapai kecekapan penukaran melebihi 95% merentas kebanyakan julat beban. Dari segi praktikal, ini bermakna penggunaan tenaga 20% hingga 30% lebih rendah untuk kuasa keluaran yang sama berbanding reka bentuk pengubah lama.

Fungsi & Kelebihan Penerangan

Prinsip Operasi

Bekalan Kuasa Frekuensi Tinggi dan Voltan Tinggi membetulkan input AC ke DC, kemudian menukarnya pada frekuensi tinggi melalui peringkat penyongsang. AC frekuensi tinggi dipertingkatkan oleh pengubah ferit padat, kemudian diperbetulkan dan ditapis untuk menghasilkan output DC akhir.

DSP melaraskan kekerapan pensuisan secara berterusan untuk mengekalkan operasi optimum di bawah keadaan beban dan talian yang berbeza-beza. Peraturan gelung tertutup ini bertindak balas kepada perubahan dalam mikrosaat. Pengguna boleh memilih daripada tiga mod kawalan: voltan malar, arus malar atau kuasa malar. Untuk precipitator elektrostatik, arus malar adalah tipikal kerana ia mengekalkan korona yang stabil walaupun semasa beban habuk turun naik. Reaktor plasma biasanya berjalan dalam voltan malar untuk memastikan keadaan nyahcas stabil.

Prestasi Output

Riak keluaran adalah di bawah 1% puncak ke puncak pada beban penuh. Dalam precipitator elektrostatik, riak rendah bermakna arus korona yang lebih konsisten dan kecekapan pengumpulan yang lebih baik tanpa percikan api yang berlebihan. Untuk rawatan VOC plasma, ia menghasilkan pelepasan yang stabil dan kadar pengoksidaan yang lebih boleh diramal.

Ketepatan peraturan voltan berada dalam ±0.5% daripada titik set, dan peraturan semasa dalam ±1%. Masa tindak balas yang pantas—biasanya di bawah 100 mikrosaat—membantu menyekat percikan api dalam aplikasi ESP, yang mengurangkan haus elektrod dan memanjangkan selang penyelenggaraan.

Sistem Perlindungan

Kami telah membina perlindungan komprehensif untuk kedua-dua bekalan kuasa dan beban yang disambungkan. Fungsi standard termasuk voltan lampau, arus lebih, litar pintas, kehilangan fasa input dan penutupan suhu berlebihan.

Pengesanan arka patut diberi perhatian khusus. Dalam precipitator elektrostatik, percikan api adalah kerap dan normal pada tahap tertentu. Tetapi arka yang berterusan boleh merosakkan elektrod nyahcas. Unit kami mengesan pancang semasa daripada arka dan serta-merta mengurangkan kuasa output. Jika arka berterusan melebihi masa yang ditetapkan—boleh dilaraskan oleh pengguna—unit itu tersandung sepenuhnya. Ini menghalang pitting dan memanjangkan hayat elektrod.

Semua peristiwa perlindungan direkodkan dengan setem masa dan disimpan dalam memori yang tidak menentu. Operator boleh mendapatkan semula sejarah kerosakan melalui antara muka komunikasi.

Pemantauan dan Kawalan

RS-485 dengan Modbus RTU adalah standard. Ethernet dengan Modbus TCP tersedia sebagai pilihan. Melalui antara muka ini, anda boleh menyambungkan unit kepada sistem DCS atau SCADA loji.

Dari lokasi terpencil, pengendali boleh membaca voltan keluaran, arus keluaran, status kerosakan, suhu dalaman dan penggunaan kuasa. Anda juga boleh melaraskan titik tetapan voltan dan semasa, menukar mod kawalan dan menetapkan semula kerosakan dari jauh. Ini mengurangkan keperluan untuk lawatan di tapak, terutamanya untuk pemasangan di ruang terkurung atau kawasan berisiko tinggi.

Untuk kawalan analog, kami menyediakan input 4–20 mA untuk setpoint dan output untuk isyarat status, sebagai standard.

Reka Bentuk Fizikal

Reka bentuk frekuensi tinggi mengurangkan saiz dan berat dengan ketara. Unit 100 kW menduduki kira-kira satu persepuluh isipadu pengubah 50/60 Hz yang setara. Ini menjadikan pengubahsuaian praktikal apabila menggantikan unit lama dalam bilik elektrik yang sesak. Berat juga dikurangkan, jadi pemasangan tidak memerlukan peralatan angkat berat.

Penyejukan ialah udara paksa untuk model sehingga 50 kW, dan disejukkan air untuk penarafan kuasa yang lebih tinggi atau untuk pemasangan di mana suhu ambien melebihi 40°C. Penarafan kepungan standard ialah IP20 untuk kegunaan dalaman; IP54 tersedia untuk persekitaran luar atau berdebu.

Aplikasi

Bekalan kuasa ini digunakan dalam beberapa aplikasi persekitaran industri:

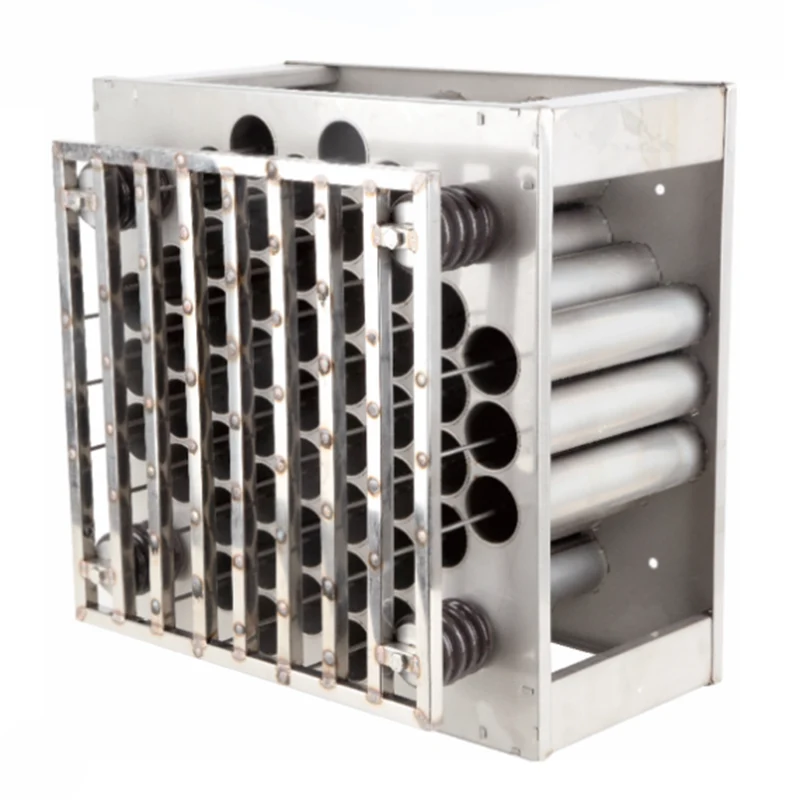

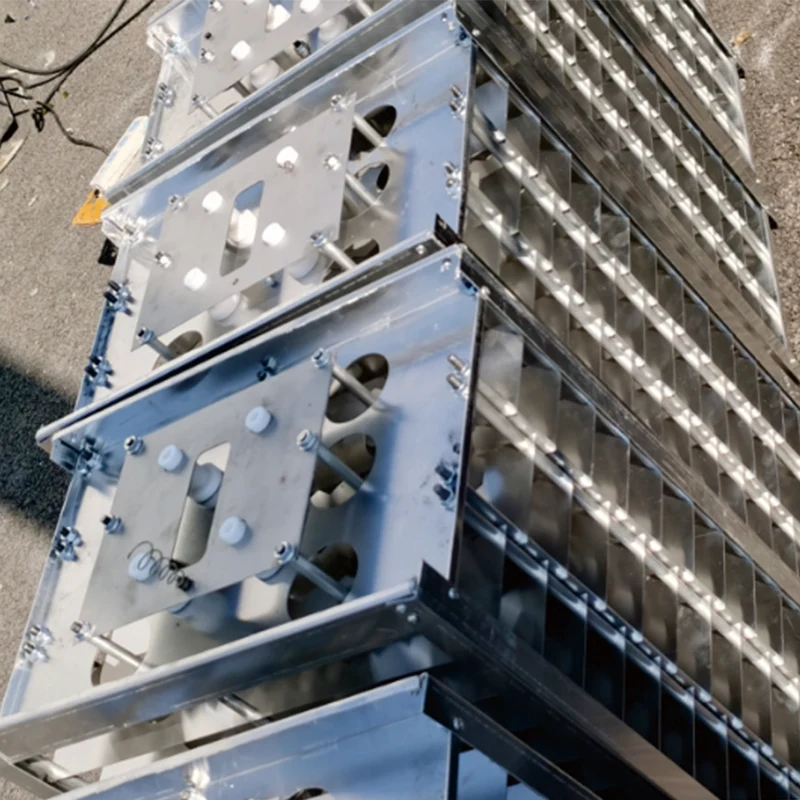

Precipitator elektrostatik untuk pengumpulan habuk gas serombong dalam loji kuasa, tanur simen, loji pensinteran keluli dan insinerator. Output DC yang stabil meningkatkan kecekapan pengumpulan dan mengurangkan pelepasan tindanan.

Sistem rawatan VOC Plasma untuk mengurai sebatian organik yang meruap dalam aliran ekzos daripada loji kimia, saluran salutan, kemudahan percetakan dan pembuatan farmaseutikal.

Asap minyak industri dan rawatan kabus untuk operasi pemesinan, pemprosesan makanan dan mesin stenter tekstil.

Sistem kawalan bau untuk loji rawatan air sisa, kemudahan pengkomposan dan operasi pemaparan, di mana pelepasan plasma atau korona digunakan untuk memecahkan H₂S, ammonia dan sebatian berbau lain.

Unit pembersihan udara untuk bangunan komersial, bilik bersih dan kemudahan perubatan.

Kebolehpercayaan dan Pengujian

Kami telah mengeluarkan bekalan kuasa voltan tinggi sejak 2006. Pangkalan terpasang kami melebihi 2,000 unit di seluruh China, Asia Tenggara, Timur Tengah, Amerika Selatan dan Eropah. Kebanyakan ini beroperasi di loji simen dan keluli di mana suhu ambien kerap melebihi 45°C dan beban habuk adalah berat.

Data medan daripada pemasangan ini memberi kita masa purata antara kegagalan lebih daripada 80,000 jam. Nombor itu adalah berdasarkan log operasi sebenar, bukan pengiraan teori.

Setiap unit menjalani ujian terbakar 48 jam pada muatan berkadar penuh sebelum penghantaran. Kami juga melakukan ujian tahan voltan tinggi pada output berkadar 1.5 kali selama satu minit. Setiap fungsi perlindungan disahkan secara individu semasa ujian akhir.

Komponen kritikal—modul IGBT, pengubah voltan tinggi, kapasitor dan papan kawalan—diperolehi daripada pembekal peringkat satu. Kami memeriksa setiap kumpulan semasa ketibaan dan mengekalkan rekod kebolehkesanan untuk semua bahagian penting.

Pilihan Penyesuaian

Kami menawarkan konfigurasi tersuai untuk keperluan voltan, arus atau mekanikal bukan standard. Contohnya termasuk unit untuk kimia plasma tertentu, untuk penyental maritim dengan rintangan semburan garam, dan untuk pemasangan altitud tinggi yang memerlukan pelarasan penurunan nilai.

Pasukan kejuruteraan kami boleh membantu dengan padanan antara muka, mengawal penyesuaian logik dan penapisan harmonik. Kami juga menyediakan sokongan pentauliahan di tapak untuk projek yang lebih besar, walaupun kebanyakan unit diprakonfigurasikan untuk berfungsi di luar kotak dengan sistem ESP atau plasma standard.

Dokumentasi dan Sokongan

Setiap unit dihantar dengan manual lengkap meliputi pemasangan, pendawaian, operasi, penyelesaian masalah dan penyelenggaraan. Kami menyediakan sokongan teknikal melalui e-mel dan telefon, dengan maklum balas dalam masa 24 jam untuk pertanyaan standard. Untuk isu mendesak, kami boleh mengatur diagnostik jauh melalui antara muka komunikasi.

Alat ganti disimpan dalam stok untuk model semasa, dan kami mengekalkan dokumentasi untuk unit yang dihantar dalam tempoh sepuluh tahun yang lalu untuk menyokong peralatan lama.
