Peredam Kawalan Isipadu Udara Segiempat

Hantar Pertanyaan

Penerangan Produk

Peredam kawalan kelantangan udara segi empat tepat DeFa digunakan untuk mengawal aliran udara dalam sistem saluran persegi dan segi empat tepat. Barisan produk meliputi kedua-dua versi manual dan bermotor, dengan saiz standard antara 100×100 mm hingga 1000×1000 mm. Dimensi tersuai, jenis bebibir dan kemasan permukaan boleh dibekalkan berdasarkan keperluan projek. Peredam ini dihasilkan oleh Shengyuan Technology di bawah jenama DeFa, sebuah syarikat yang berpengalaman lebih 20 tahun dalam peralatan kawalan alam sekitar dan sistem kuasa voltan tinggi.

Peredam sesuai untuk pengimbangan udara, kawalan zon, dan pelarasan aliran udara dalam sistem HVAC, bilik bersih dan pengudaraan industri. Pilihan bahan termasuk keluli karbon, keluli tahan karat 201, keluli tahan karat 304 dan keluli tahan karat 316, membolehkan produk sepadan dengan persekitaran pemasangan yang berbeza dan keperluan rintangan kakisan.

Spesifikasi Umum

Parameter	Julat Tersedia
Saiz Standard	Rujuk jadual saiz standard di bawah
Saiz Tersuai	Mana-mana dimensi segi empat tepat dalam had pembuatan, termasuk lebar dan ketinggian bukan standard
Bahan Bingkai	Keluli karbon (bergalvani atau dicat), keluli tahan karat 201, keluli tahan karat 304, keluli tahan karat 316
Bahan Bilah	Sama seperti bingkai atau aluminium pilihan
Jenis Bilah	Bilah tunggal untuk saiz kecil; berbilang bilah bertentangan atau selari untuk saiz yang besar
Mod Kawalan	Pemegang manual, roda tangan atau penggerak elektrik
Voltan Penggerak	24V AC/DC, 220V AC, atau lain-lain atas permintaan
Isyarat Kawalan	0-10V DC, 4-20mA, atau terapung tiga mata
Tekanan Kerja	Sehingga 1000 Pa standard; penilaian yang lebih tinggi atas permintaan
Suhu Operasi	-20°C hingga +70°C standard
Kelas Kebocoran	Kelas 1 hingga Kelas 3 mengikut GB/T 14294 atau EN 1751
Jenis Sambungan	Bebibir, fit-slip, atau bebibir sudut mengikut keperluan
Perlindungan Penggerak	IP42 dalaman; IP54 atau lebih tinggi untuk kawasan luar atau basah

Ketersediaan Saiz Standard

Jadual berikut menyenaraikan dimensi segi empat tepat yang biasa diisi. Saiz lain boleh dihasilkan atas permintaan. Dimensi dinyatakan sebagai lebar × tinggi dalam milimeter.

Saiz (mm)	Saiz (mm)	Saiz (mm)	Saiz (mm)
100 × 100	120 × 120	150 × 120	150 × 150
160 × 120	200 × 120	200 × 150	200 × 200
250 × 250	300 × 120	300 × 150	300 × 160
300 × 200	300 × 300	320 × 120	320 × 160
320 × 200	320 × 300	400 × 120	400 × 200
400 × 250	400 × 300	400 × 400	450 × 250
450 × 320	450 × 400	500 × 200	500 × 300
500 × 320	500 × 400	500 × 500	600 × 120
600 × 200	600 × 320	600 × 400	600 × 500
600 × 600	630 × 300	630 × 320	630 × 400
630 × 500	630 × 600	700 × 500	700 × 600
700 × 700	800 × 320	800 × 400	800 × 800
900 × 600	900 × 900	1000 × 320	1000 × 400
1000 × 630	1000 × 1000

Nota: Senarai di atas menggambarkan keupayaan pengeluaran biasa. Untuk dimensi yang tidak disenaraikan, sila hubungi pasukan teknikal kami dengan lebar dan ketinggian yang diperlukan. Saiz besar mungkin memerlukan bilah bertetulang dan penggerak tork yang lebih tinggi.

Pemilihan Bahan

Keluli karbon:Pilihan ekonomi untuk pengudaraan dalaman umum. Kemasan bergalvani atau bersalut serbuk memberikan perlindungan kakisan asas.
201 keluli tahan karat:Sesuai untuk persekitaran yang mudah menghakis, seperti dapur atau ekzos industri am dengan kelembapan sederhana.
Keluli tahan karat 304:Disyorkan untuk persekitaran lembap, pesisir pantai atau pemprosesan makanan yang memerlukan rintangan kakisan yang baik.
316 keluli tahan karat:Digunakan dalam ekzos wasap kimia, pengudaraan makmal, dan aplikasi marin yang memerlukan ketahanan terhadap klorida dan bahan kimia yang agresif.

Pilihan Kawalan

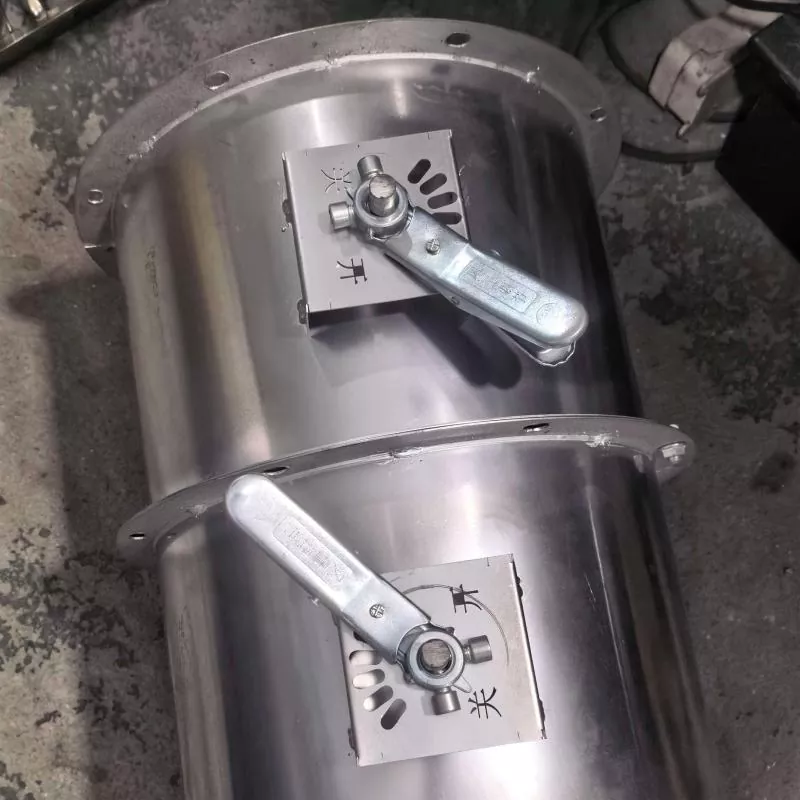

Peredam Manual

Versi manual dipasang dengan pemegang kuadran pengunci atau roda tangan. Kedudukan pemegang menunjukkan sudut bilah dan boleh dikunci selepas pelarasan. Peredam manual biasanya digunakan semasa pentauliahan sistem atau apabila perubahan aliran udara jarang berlaku.

Peredam Bermotor

Penggerak elektrik dipasang terus pada aci peredam untuk kawalan aliran udara automatik. Penggerak modulasi menerima isyarat 0-10V atau 4-20mA, membenarkan peredam bertindak balas kepada arahan sistem pengurusan bangunan. Penggerak dua kedudukan juga tersedia untuk perkhidmatan buka dan tutup yang mudah.

Gabungan Manual dan Bermotor

Sesetengah model penggerak termasuk fungsi penggantian manual. Ini membolehkan operasi tempatan semasa pentauliahan atau kegagalan kuasa. Konfigurasi gabungan berguna untuk penyenggaraan dan pelarasan kecemasan.

Ciri-ciri Pembinaan

Reka bentuk bilah:Untuk saiz yang lebih kecil sehingga lebih kurang 300×300 mm, satu bilah digunakan. Saiz yang lebih besar menggunakan pembinaan berbilang bilah untuk mengurangkan pesongan bilah dan meningkatkan keseragaman aliran udara.
Sokongan aci:Galas nilon atau gangsa pelincir sendiri mengurangkan geseran dan menghapuskan keperluan untuk pelinciran biasa.
pengedap:Pengedap tepi bilah dan gasket bingkai meminimumkan kebocoran udara dalam kedudukan tertutup. Kelas kebocoran boleh dipilih berdasarkan keperluan projek.
Rawatan permukaan:Versi keluli karbon boleh tergalvani, dicat, atau bersalut serbuk. Versi keluli tahan karat dibekalkan dengan kemasan semula jadi atau berus.

Panduan Pemasangan

Pasang di bahagian saluran lurus. Larian lurus 2 hingga 3 diameter saluran sebelum dan selepas peredam memastikan aliran udara yang stabil dan kawalan yang tepat.
Untuk peredam manual, sediakan ruang akses untuk pergerakan pemegang dan bacaan kedudukan.
Untuk peredam bermotor, sahkan arah putaran penggerak sebelum sambungan elektrik akhir.
Gunakan sambungan fleksibel di mana getaran saluran boleh dihantar ke peredam.
Untuk model bebibir, ketatkan bolt sama rata untuk mengelakkan herotan badan dan kebocoran pengedap.

Penyelenggaraan dan Pemeriksaan

Suku tahunan:Periksa pergerakan bilah dan bersihkan habuk dari pengedap dan tepi bilah. Sahkan bahawa penunjuk kedudukan sepadan dengan sudut bilah sebenar.
Separuh tahunan:Periksa galas untuk haus dan tork penggerak. Ketatkan sebarang pengikat yang longgar.
Setiap tahun:Lakukan ujian lejang penuh untuk versi bermotor. Gantikan pengedap yang haus, bahagian yang berkarat, atau bateri penggerak yang sudah tua jika berkenaan.

Soalan Lazim

Bolehkah saya memesan peredam segi empat tepat dalam saiz yang tidak disenaraikan dalam jadual?

ya. Dimensi tersuai tersedia. Berikan lebar dan ketinggian yang tepat, serta sebarang keperluan khas untuk jenis atau bahan bebibir. Pasukan kejuruteraan kami akan mengesahkan kebolehlaksanaan dan memberikan sebut harga.

Bagaimanakah saya membuat keputusan antara kawalan manual dan bermotor?

Peredam manual sesuai untuk pengimbangan tetap di mana pelarasan dibuat hanya semasa pentauliahan. Peredam bermotor diperlukan apabila aliran udara mesti berubah secara automatik berdasarkan penderia atau sistem pengurusan bangunan. Jika anda tidak pasti, kami boleh membantu menilai logik kawalan projek anda.

Bahan manakah yang harus saya pilih untuk sistem ekzos dapur?

Untuk ekzos dapur dengan kelembapan tinggi dan wap minyak, keluli tahan karat 304 biasanya disyorkan. Ia tahan kakisan dan mudah dibersihkan. Untuk ekzos kimia yang sangat agresif, keluli tahan karat 316 adalah pilihan yang lebih baik.

Apakah maklumat yang diperlukan untuk sebut harga?

Sila berikan dimensi peredam, bahan, mod kawalan (manual atau bermotor), voltan penggerak dan jenis isyarat, dan kelas kebocoran yang diperlukan. Jika bebibir tersuai diperlukan, sertakan piawaian bebibir atau lukisan.

Adakah peredam sesuai untuk pemasangan luaran atau atas bumbung?

ya. Pilih badan keluli tahan karat dan penggerak dengan perlindungan IP54 atau lebih tinggi. Perisai cuaca di atas penggerak juga disyorkan untuk memanjangkan hayat perkhidmatan.

Apakah masa penghantaran biasa untuk saiz standard dan tersuai?

Saiz standard selalunya tersedia dalam masa 7 hingga 15 hari bekerja. Saiz tersuai dan bahan khas mungkin mengambil masa yang lebih lama bergantung pada kuantiti pesanan dan jadual pengeluaran semasa. Kami menyediakan anggaran penghantaran dengan setiap sebut harga.

Rectangular Air Volume Control Damper

Mengenai Teknologi Shengyuan

Teknologi Shengyuan (jenama DeFa) telah aktif dalam peralatan kawalan alam sekitar dan sistem kuasa voltan tinggi selama lebih daripada 20 tahun. Skop pembuatan syarikat termasuk peredam, modul pembersihan udara dan penjana voltan tinggi, yang melayani pelanggan di Amerika Utara, Eropah dan Asia. Peredam kawalan volum udara segi empat tepat dihasilkan di bawah sistem pengurusan kualiti yang didokumenkan, dengan pemeriksaan dimensi, kebolehkesanan bahan, dan ujian fungsi penggerak dijalankan sebelum penghantaran.
