Rawatan Gas Sisa Organik untuk Mesin Tajuk Panas

Gas ekzos yang dihasilkan oleh proses penempaan panas mempunyai suhu tinggi (150–400°C), kabus minyak berkepekatan tinggi, zarah PM2.5 halus melekit, VOC (hidrokarbon jumlah bukan metana), grafit dan habuk logam. Rawatan Gas Sisa Organik untuk Mesin Tajuk Panas terdedah kepada saluran paip tersumbat dan membawa api terbuka dan percikan api, menimbulkan risiko kebakaran.

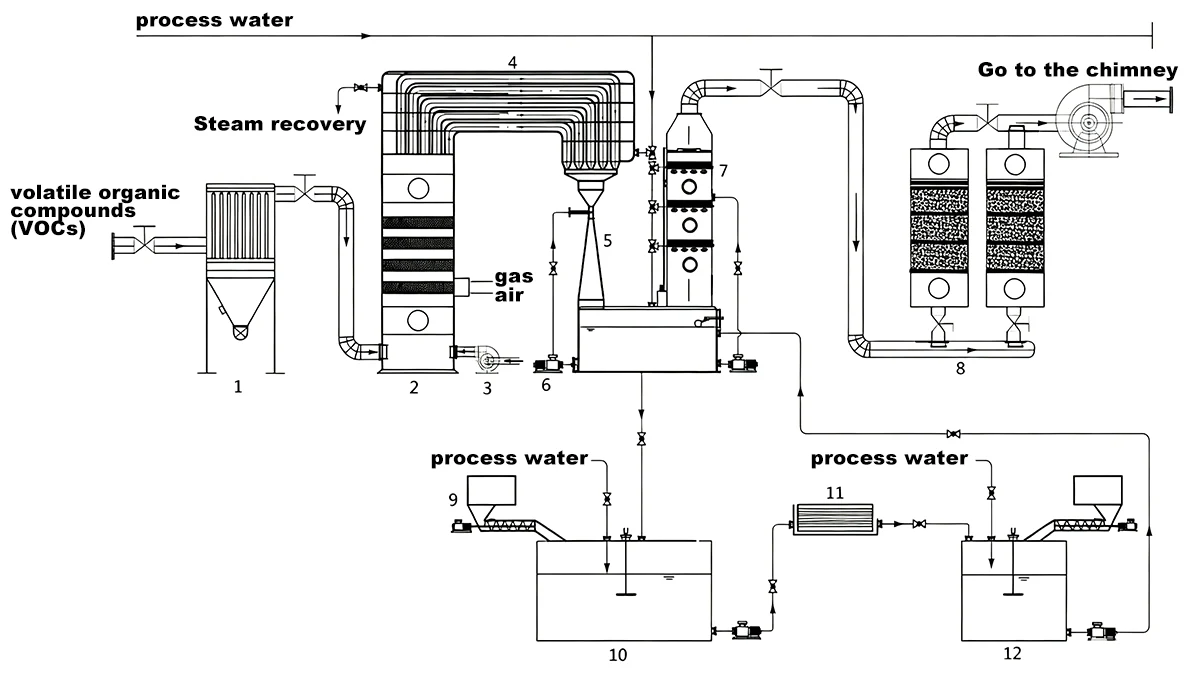

Aliran kerja rawatan standard ditakrifkan sebagai:Pengumpulan Gas → Pemintasan & Penyejukan Api → Penyingkiran Kabus Minyak → Rawatan VOC → Pelepasan Standard.

1. Peralatan Pengumpulan & Pra-Rawatan (Keselamatan & Anti-Penyumbatan)

1.1 Sistem Tudung Gas & Talian Paip Tertutup

Fungsi: Menangkap sepenuhnya asap dan kabus minyak daripada kepala penempaan, acuan dan kawasan suntikan minyak untuk mengawal pelepasan buruan.

Jenis: Tudung separuh tertutup / tertutup sepenuhnya dilengkapi dengan langsir lembut tahan suhu tinggi.

Perkara utama: Kekalkan halaju aliran udara pada 8–15 m/s untuk mengelakkan pengumpulan minyak dan aliran balik bunga api.

1.2 Penangkap Api & Penyejuk

Fungsi: Menyekat percikan api suhu tinggi dan skala oksida, dan gas serombong sejuk dari 300–400°C ke bawah 180°C untuk melindungi peralatan hiliran daripada kebakaran dan kelesuan.

Prinsip kerja: Struktur labirin atau plat beralun keluli tahan karat, digabungkan dengan pertukaran haba penyejuk udara/air.

Ciri-ciri: Rintangan suhu tinggi, penindasan nyalaan, pembentukan enapcemar anti-minyak, dan pelabuhan pembersihan abu khusus.

1.3 Pra-Penapis

Fungsi: Memerangkap titisan minyak yang besar, habuk grafit dan sisik oksida untuk mengurangkan beban pada unit elektrostatik dan karbon teraktif.

Media penapis: Mesh logam boleh diguna semula dan boleh dibasuh + kapas gentian kaca.

Prestasi: Mengeluarkan 50%–80% titisan minyak yang besar dan menghalang kekotoran plat elektrod hiliran dan bahan penapis.

2. Peralatan Penulen Kabus Minyak Teras (Kabus Minyak & Pembuangan PM2.5)

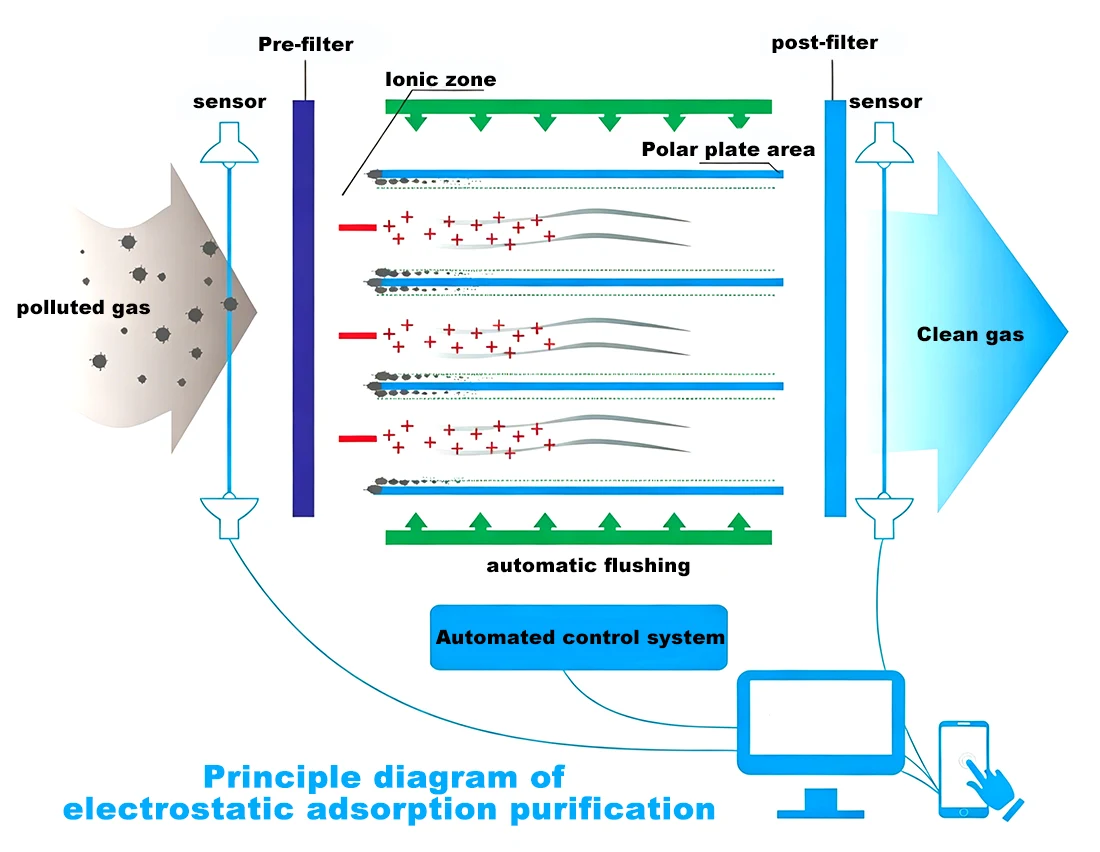

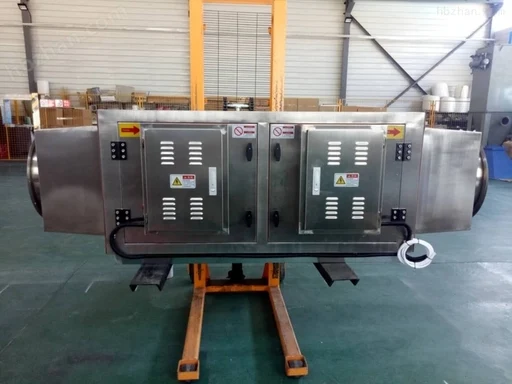

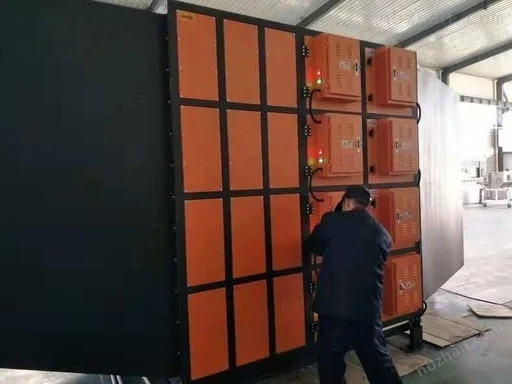

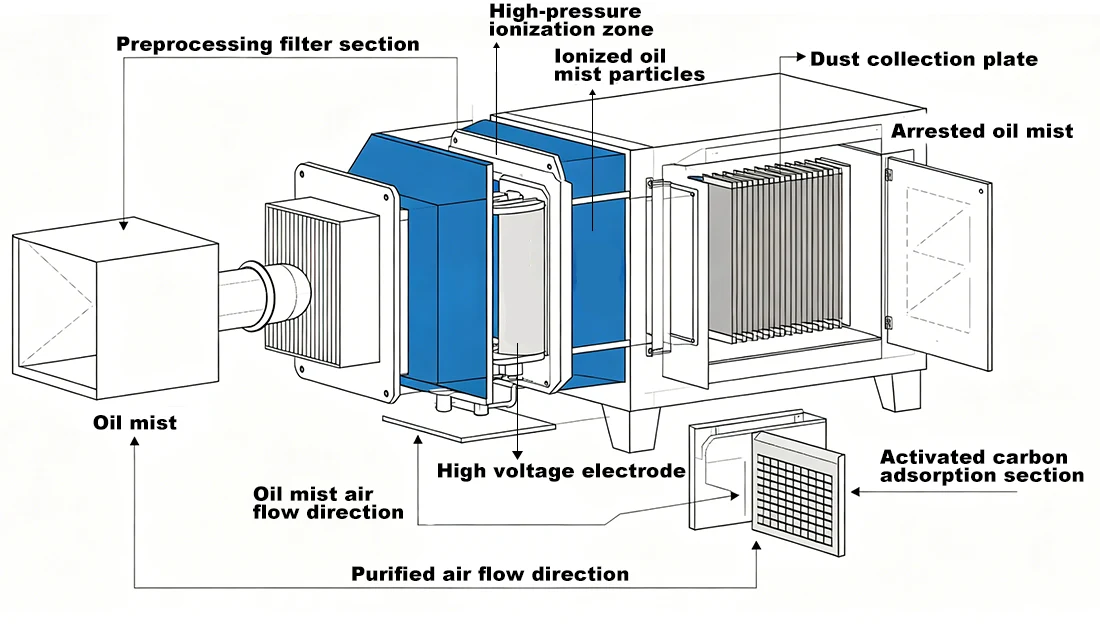

2.1 Precipitator Elektrostatik Voltan Tinggi (ESP, Penyelesaian Arus Perdana)

Prinsip kerja: Pengionan gas dan pengumpulan zarah. Di bawah medan elektrik voltan tinggi 12–16 kV, kabus minyak yang dicas melekat pada plat elektrod dan mengalir ke dalam dulang pengumpulan minyak secara graviti.

Kecekapan: Penyingkiran kabus minyak ≥95%, penyingkiran PM2.5 ≥90%; kepekatan kabus minyak keluar ≤5 mg/m³.

Ciri-ciri: Menahan suhu sehingga 180°C, penurunan tekanan rendah, minyak sisa kitar semula, kos operasi yang rendah, sesuai untuk kabus minyak berat daripada penempaan panas.

2.2 Pemisah Kabus Minyak Empar Dinamik

Prinsip kerja: Pendesak berputar berkelajuan tinggi menjana daya emparan untuk memisahkan kabus minyak, yang terkumpul di sepanjang dinding shell.

Kecekapan: 70%–85%, sesuai untuk pra-rawatan titisan minyak besar berkepekatan tinggi.

Ciri-ciri: Tiada bahan habis pakai, suhu operasi maksimum 120°C, penyelenggaraan mudah.

2.3 Penyental Basah

Prinsip kerja: Sembur air atau cecair beralkali untuk menangkap kabus minyak dan habuk, sambil menyejukkan gas serombong dan mengeluarkan sebahagian kecil VOC.

Kecekapan: Penyingkiran kabus minyak 80%–90%, penyingkiran habuk melebihi 90%.

Kelemahan: Menghasilkan air sisa berminyak dan mungkin membeku pada musim sejuk; memerlukan dos kimia biasa.

Penggunaan: Senario dengan kabus minyak yang sangat berat dan bau pedas.

3. Peralatan Rawatan VOC (Bukan Metana Jumlah Hidrokarbon) (Kawalan & Pematuhan Bau)

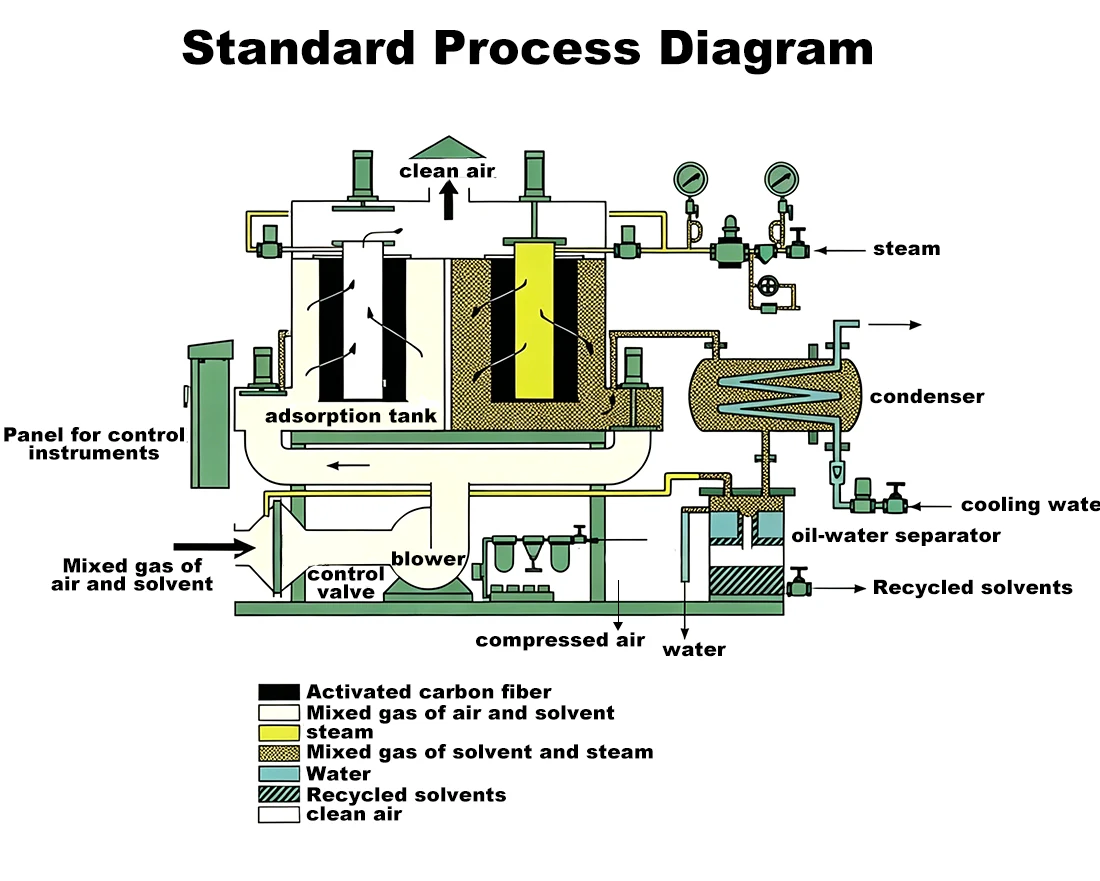

3.1 Penyerap Karbon Teraktif (Digunakan secara meluas untuk VOC Kepekatan Rendah)

Prinsip kerja: VOC dan bau terperangkap oleh mikropori karbon teraktif.

Kecekapan: Jumlah penyingkiran hidrokarbon bukan metana ≥90%, memenuhi had pelepasan ≤60 mg/m³ (standard yang lebih ketat digunakan di sesetengah wilayah).

Ciri-ciri: Pelaburan rendah, pemasangan pantas. Sesuai dengan VOC kepekatan rendah hingga sederhana daripada penempaan panas; penggantian atau penjanaan semula karbon diperlukan secara berkala.

3.2 Pengoksidaan Fotokatalitik UV (Penyahbauan Tambahan)

Prinsip kerja: Cahaya UV dan pemangkin menguraikan VOC menjadi karbon dioksida dan air, terutamanya untuk penyingkiran bau.

Kecekapan: Penyingkiran VOC 50%–70%. Tidak boleh digunakan secara bersendirian untuk pematuhan, hanya untuk penyahbauan selepas peringkat.

Ciri-ciri: Tiada bahan habis pakai, kos operasi yang rendah untuk kawalan bau yang sedikit.

3.3 Pengoksidaan Bermangkin (CO, untuk VOC Kepekatan Sederhana hingga Tinggi)

Prinsip kerja: Pemangkin logam berharga membolehkan penguraian oksidatif VOC pada suhu rendah (250–350°C).

Kecekapan: ≥95% tanpa pencemaran sekunder, memastikan pematuhan stabil jangka panjang.

Ciri-ciri: Kos operasi sederhana dengan pemanasan elektrik diperlukan; sesuai dengan barisan pengeluaran berterusan.

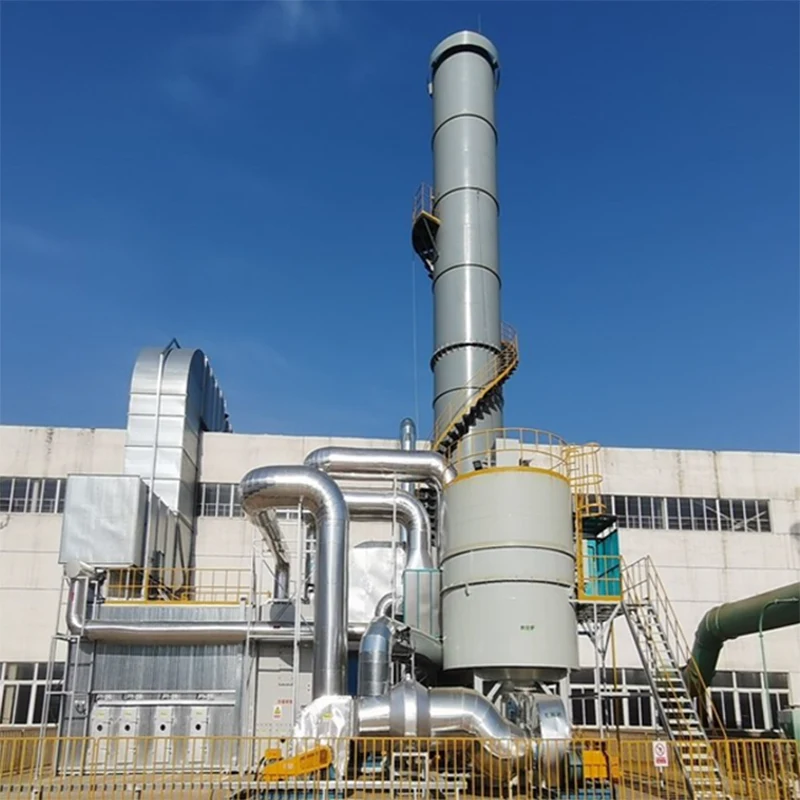

3.4 Pengoksida Terma Penjanaan Semula (RTO, untuk Kepekatan Tinggi & Aliran Udara Besar)

Prinsip kerja: Penjana semula seramik memanaskan gas serombong, dan VOC teroksida sepenuhnya pada 750–820°C dengan kecekapan pemulihan haba melebihi 95%.

Kecekapan: ≥98%. Ideal untuk talian penempaan panas berskala besar dan VOC berkepekatan tinggi.

Kelemahan: Kos modal yang tinggi, jejak yang besar, dan bekalan gas asli tambahan diperlukan.

4. Peralatan Selepas Rawatan & Bantuan (Kendalian & Keselamatan Stabil)

1. Mist Eliminator / Baffle Plate: Menanggalkan sisa air dan titisan minyak daripada penyental dan pemeluwap untuk mengelakkan pengumpulan minyak dalam kipas dan cerobong yang menitis.

2. Kipas Draf Aruh Tahan Kakisan Tahan Suhu Tinggi: Dinilai untuk 180°C, frekuensi boleh tukar, mengatasi rintangan sistem dan mencegah kebocoran minyak dan pembakaran spontan.

3. Tindanan Ekzos 15m: Keluli karbon atau keluli tahan karat dengan salutan anti-karat, mematuhi standard kebangsaan GB 16297.

4. Sistem Pemantauan Dalam Talian: Menjejaki jumlah hidrokarbon bukan metana, bahan zarah, suhu, kelembapan dan kandungan oksigen; data dimuat naik ke platform penyeliaan alam sekitar dalam masa nyata.

5. Sistem Kawalan Automatik PLC: Menyokong mula/berhenti automatik, penggera tekanan pembezaan, interlock suhu, perlindungan nyalaan & letupan, dan penghantaran kerosakan jauh.

5. Konfigurasi Sistem Disyorkan mengikut Keadaan Kerja

5.1 Barisan Pengeluaran Tunggal / Kecil (1–3 mesin penempaan, kabus minyak rendah hingga sederhana)

Pengumpulan gas tertutup → Penahan api & penyejuk → Pra-penapis → ESP → Penyerap karbon diaktifkan → Kipas draf teraruh → cerobong 15m

Ciri-ciri: Kos efektif, pematuhan penuh untuk kabus minyak dan VOC, prestasi penyahbauan yang sangat baik dan penyelenggaraan yang mudah.

5.2 Barisan Pengeluaran Sederhana hingga Besar (4–10 mesin penempaan, kabus minyak berat & bau)

Pengumpulan gas tertutup → Penahan api & penyejuk → Pra-penapis jaringan logam → ESP → Penyerap karbon diaktifkan → Unit fotomangkin UV → Kipas draf teraruh → Cerobong

Ciri-ciri: Rawatan stabil untuk kabus minyak berat, bengkel bebas wasap dan risiko rendah aduan awam.

5.3 Barisan Pengeluaran Berterusan Besar (Lebih 10 mesin penempaan, VOC berkepekatan tinggi)

Pengumpulan gas → Penahan api & penyejuk → ESP → Penumpu karbon diaktifkan → Pengoksidaan Bermangkin (CO) → Cerobong

Ciri-ciri: Pelepasan ultra-rendah jangka panjang, tiada pencemaran sekunder, disesuaikan untuk perusahaan di bawah pengawasan alam sekitar utama.

6. Kelebihan Produk Teras (Untuk Cadangan & Dokumen Pembidaan)

1. Penyingkiran kabus minyak yang cekap: ESP berfungsi sebagai peralatan teras, mencapai ≥95% penyingkiran kabus minyak dan ≥90% penyingkiran PM2.5, menghapuskan penyebaran asap dan pembentukan minyak tanah di bengkel.

2. Pematuhan VOC yang stabil: Teknologi karbon teraktif atau CO memastikan jumlah hidrokarbon bukan metana memenuhi GB 16297 dan piawaian pelepasan tempatan.

3. Perlindungan nyalaan & letupan: Pemintasan nyalaan bersepadu, penyejukan dan reka bentuk anti-statik menghalang percikan api daripada memasuki peralatan dan pembakaran minyak terkumpul secara spontan.

4. Perlindungan peralatan & penyelenggaraan yang rendah: Unit bahagian hadapan memintas enap cemar minyak dan habuk untuk mengelakkan saluran paip dan kipas tersumbat & kakisan, memotong kekerapan penyelenggaraan dan kos.

5. Persekitaran bengkel & kesihatan pekerjaan yang bertambah baik: Menghapuskan asap pedas dan meningkatkan penglihatan, mengurangkan penyakit pekerjaan dan pusing ganti kakitangan.

6. Pematuhan kawal selia & pencegahan aduan: Pelepasan tersusun dan pemantauan dalam talian membantu lulus EIA, permit pelepasan dan pemeriksaan alam sekitar tanpa aduan awam.

7. Kitar semula sisa minyak untuk pengurangan kos: Minyak buangan terkumpul boleh dikitar semula dan digunakan semula untuk mengimbangi perbelanjaan operasi.

8. Reka bentuk modular: Jejak padat dan pemasangan pantas, sesuai untuk barisan pengeluaran baharu dan sedia ada tanpa mengganggu pengeluaran biasa.

7. Keperluan Pemasangan

· Peraturan alam sekitar yang ketat: Asap penempaan panas dan VOC adalah bahan pencemar utama yang diawasi. Pelepasan langsung atau pelepasan berlebihan membawa kepada denda antara 100,000 hingga 1,000,000 RMB atau penggantungan pengeluaran. Sistem rawatan adalah satu kemestian untuk pematuhan peraturan.

· Menjamin pengeluaran normal: Asap tebal, jarak penglihatan yang lemah dan lantai berminyak yang licin menghalang operasi, meningkatkan kecederaan berkaitan kerja dan menyebabkan pusing ganti kakitangan yang tinggi.

· Kurangkan kegagalan peralatan & kos pembaikan: Kabus minyak yang tidak ditapis membawa kepada penyumbatan paip, kakisan dan bahaya kebakaran, mengakibatkan kos penyelenggaraan tahunan berpuluh-puluh ribu RMB. Sistem ini secara berkesan mengelakkan kerugian tersebut.

· Menyokong audit pelanggan: Pematuhan alam sekitar adalah keperluan asas untuk pesanan daripada pelanggan alat ganti, perkakasan dan perdagangan asing. Penyelesaian rawatan yang baik membantu mengekalkan perniagaan.

· Menyesuaikan diri dengan polisi yang mengetatkan: VOC dan peraturan wasap semakin ketat dari tahun ke tahun. Pemasangan awal merealisasikan pematuhan sekali sahaja dan mengelakkan pengubahsuaian yang mahal kemudian.

8. Terminologi Profesional (Untuk Dokumen Teknikal & Promosi)

Syarat Peralatan

Penapis asap penempaan panas, Precipitator Elektrostatik Bervoltan Tinggi (ESP), Penangkap & penyejuk nyalaan, Pra-penapis, Pemisah kabus minyak empar, Penyental basah, Penyerap karbon teraktif, Unit pengoksidaan fotomangkin UV, Pengoksidaan Bermangkin (CO), Pengoksidaan Terma Regeneratif, Pengoksidaan Termal automatik (PLTA) kawalan, pemantauan dalam talian VOC

Syarat Proses & Teknologi

Rawatan asap suhu tinggi, Penulenan kabus minyak, pengurangan VOC, Pematuhan hidrokarbon total bukan metana, Penyingkiran PM2.5, Perlindungan nyalaan & letupan, Penyejukan & penggumpalan, Penjerapan elektrostatik, Pengoksidaan pemangkin, Pembakaran suhu rendah, Kitar semula sisa minyak, Pengumpulan anti-pencemaran terorganisir

Terma Pematuhan & Nilai

Piawaian Pelepasan Bersepadu Pencemar Udara, Penerimaan EIA, Permit pelepasan, Pemeriksaan alam sekitar, Pematuhan asap, Pengurangan pelepasan VOC, Kilang hijau, Pengeluaran lebih bersih, Kesihatan pekerjaan, Jaminan pengeluaran, Pengurangan kos & peningkatan kecekapan
