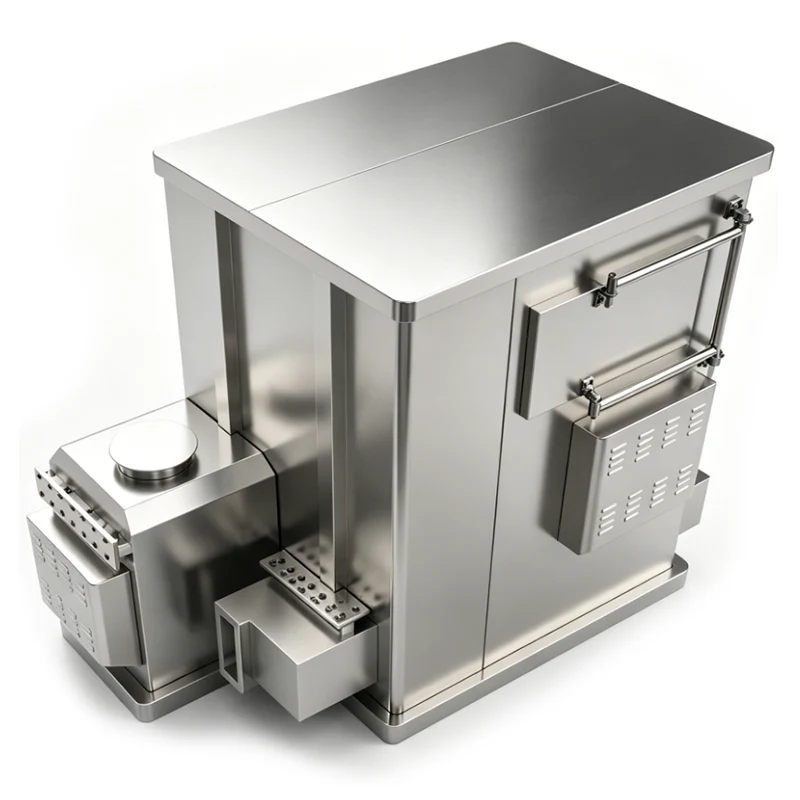

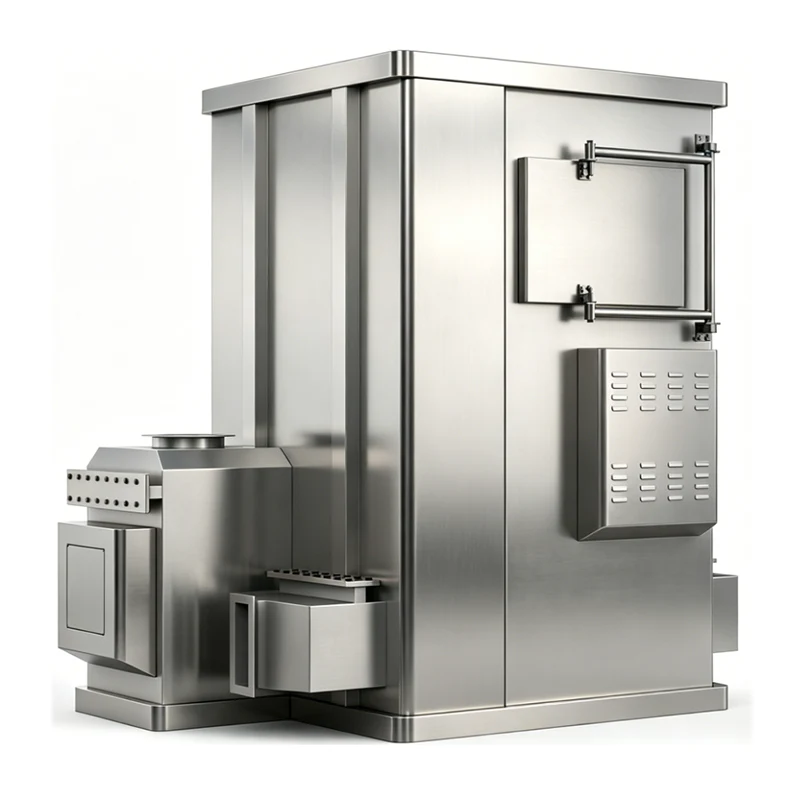

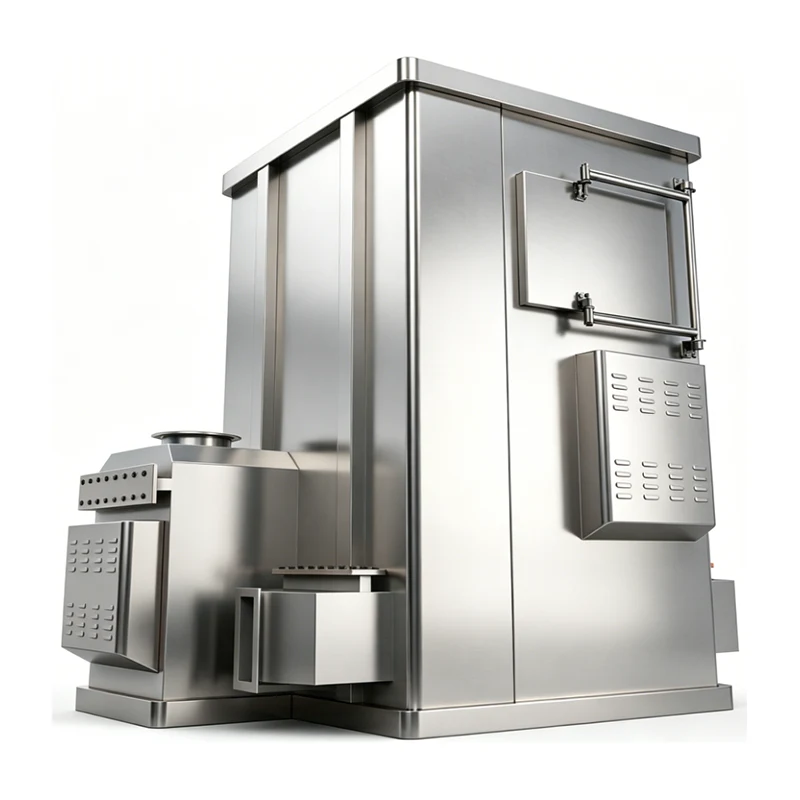

Relau Pengoksidaan CO Pertukaran Haba Dua Peringkat

Relau Pengoksidaan CO Pertukaran Haba Dua Peringkat Defaee ialah perlindungan alam sekitar bersepadu dan sistem penjimatan tenaga yang menggabungkan pengoksidaan pemangkin CO, pemulihan haba kecekapan tinggi dua peringkat, pembakaran gas asli bertekanan rendah dan kawalan pintar. Ia direka bentuk untuk penulenan ekzos industri yang mengandungi CO dan pemulihan haba sisa dalam metalurgi, kimia, bahan binaan dan sektor berkaitan.

Dibangunkan oleh DeFa Environmental Equipment (Ningbo) Co., Ltd. — pengeluar dipacu teknologi dengan lebih 20 tahun kepakaran dalam bekalan kuasa voltan tinggi, sistem plasma dan pengurangan VOC — relau ini menggunakan struktur pertukaran haba plat dua peringkat untuk memulihkan tenaga haba daripada gas serombong suhu tinggi secara berperingkat. Sambil mencapai pengoksidaan CO yang tidak berbahaya, ia pada masa yang sama menyampaikan penggunaan tenaga haba yang cekap tinggi. Reka bentuk mengutamakan pematuhan alam sekitar, pengurangan penggunaan tenaga, dan operasi jangka panjang yang stabil.

Prinsip Operasi Teras

1. Pengoksidaan Bermangkin CO

Selepas pra-rawatan (penyingkiran habuk dan penangkapan api), ekzos industri yang mengandungi CO memasuki ruang tindak balas relau. Di bawah tindakan pemangkin logam mulia (platinum-paladium), tindak balas pengoksidaan pemangkin berlaku pada suhu yang agak rendah iaitu 450–480°C, menukarkan CO toksik kepada CO₂ bukan toksik.

Tindak balas: 2CO + O₂ → 2CO₂ (mangkin, 450–480°C)

Proses tanpa api ini meningkatkan keselamatan operasi dan secara serentak boleh menguraikan surih sebatian organik meruap (VOC) yang terdapat dalam aliran ekzos, membantu pengguna memenuhi keperluan pelepasan nasional dan antarabangsa.

2. Pertukaran Haba Dua Peringkat

Penukar haba plat dua peringkat terbina dalam menggunakan reka bentuk pertukaran haba penyejukan dan kecerunan berperingkat untuk memaksimumkan pemulihan haba sisa daripada gas serombong suhu tinggi selepas tindak balas:

1. Pertukaran haba peringkat pertama:Gas serombong suhu tinggi pada kira-kira 480°C memasuki penukar haba plat peringkat pertama, memindahkan haba secara berlawanan ke ekzos suhu rendah yang masuk. Suhu gas serombong turun kepada 240–260°C, manakala gas masuk dipanaskan hingga 200–220°C, mengurangkan input tenaga gas asli yang diperlukan untuk pemanasan seterusnya.
2. Pertukaran haba peringkat kedua:Gas serombong yang telah disejukkan kemudian memasuki penukar haba peringkat kedua, di mana ia terus memindahkan haba ke udara segar atau medium suhu rendah yang lain. Suhu gas serombong dikurangkan kepada di bawah 120°C, mencapai kadar pemulihan haba sisa melebihi 75% — jauh lebih tinggi daripada reka bentuk satu peringkat.
3. Peraturan suhu:Selepas pertukaran haba, tiga set peredam udara memodulasi gas serombong dengan tepat untuk mengekalkan suhu nyahcas yang stabil sekitar 80°C, dengan itu mengelakkan tekanan peralatan atau pencemaran haba yang disebabkan oleh suhu yang berlebihan.

3. Pembakaran Gas Asli Bertekanan Rendah

Sistem ini menggabungkan unit pembakaran gas asli bertekanan rendah, dengan tekanan bekalan gas dikawal pada 0.02–0.05 MPa untuk memadankan keadaan gas tekanan rendah industri biasa. Selepas pembahagian yang tepat melalui injap pengurang tekanan, penapis, dan meter aliran, gas asli memasuki penunu, bercampur dengan sempurna dengan udara pembakaran, dan terbakar pada suhu rendah di dalam relau untuk menyediakan haba yang stabil untuk tindak balas pemangkin.

Reka bentuk pembakaran tekanan rendah menghapuskan risiko keselamatan yang berkaitan dengan sistem tekanan tinggi. Kecekapan pembakaran melebihi 99%, manakala kepekatan pelepasan NOₓ dan CO dalam gas serombong kekal jauh di bawah had peraturan biasa. Kos operasi biasanya 30%–40% lebih rendah daripada penyelesaian pemanasan elektrik yang setanding.

Struktur Peralatan Teras

1. Perhimpunan Relau

Badan relau dibina dengan struktur dua lapisan: keluli karbon tahan suhu tinggi yang dialas dengan lapisan penebat aluminium silikat. Cangkang dalam menahan suhu sehingga 600°C, manakala suhu permukaan luar dikekalkan pada ≤50°C untuk meminimumkan kehilangan haba. Relau dibahagikan kepada lima bahagian berfungsi — bahagian masuk, bahagian pemanasan awal, bahagian tindak balas pemangkin, bahagian pertukaran haba dua peringkat, dan bahagian ekzos — dan dikimpal secara bersepadu untuk pengedap yang sangat baik. Port pelepasan tekanan terbina dalam menyediakan perlindungan tekanan lampau automatik.

2. Modul Pertukaran Haba Dua Peringkat

Teras sistem pemulihan haba terdiri daripada dua peringkat penukar haba plat kecekapan tinggi yang direka daripada keluli tahan karat 304, menawarkan rintangan suhu tinggi, rintangan kakisan dan prestasi pemindahan haba yang boleh dipercayai. Penukar disusun secara bersiri dengan plat panduan perantaraan untuk memastikan pengedaran gas serombong seragam. Jarak plat yang dioptimumkan mengurangkan rintangan gas serombong dan penggunaan tenaga kipas. Modul ini direka untuk pembongkaran dan pembersihan yang mudah, menampung aliran ekzos yang mengandungi habuk.

3. Sistem Pembakaran Gas Asli Bertekanan Rendah

Subsistem ini terdiri daripada paip gas asli, injap pengurangan tekanan rendah, penapis gas, injap pengatur aliran, penunu, peranti pencucuhan dan pengesan nyalaan. Injap pengurang tekanan menstabilkan tekanan gas pada 0.02–0.05 MPa, manakala injap aliran membolehkan pemeteran bahan api yang tepat. Penunu suntikan berliang memastikan pencampuran gas dan udara secara menyeluruh. Peranti pencucuhan automatik dan pengesan nyalaan masa nyata segera memotong bekalan gas sekiranya nyalaan gagal untuk mengelakkan kebocoran.

4. Sistem Tindak Balas Pemangkin

Sistem ini termasuk katil pemangkin berdasarkan substrat seramik sarang lebah yang dimuatkan dengan pemangkin logam mulia platinum-paladium, dicirikan oleh sifat anti-keracunan, ketahanan suhu tinggi, dan hayat perkhidmatan biasa selama 2-3 tahun. Sekurang-kurangnya lima penderia suhu dipasang di dalam relau untuk memantau titik suhu kritikal dalam masa nyata, dengan tepat mengawal suhu tindak balas dalam tetingkap 450–480°C. Ini memastikan kadar penukaran CO ≥99%.

5. Sistem Kawalan Pintar

Sistem kawalan berasaskan PLC dengan antara muka skrin sentuh menyepadukan kawalan suhu, pemantauan tekanan, interlock keselamatan gas, penggera kerosakan dan rakaman data. Ia menyokong operasi automatik sepenuhnya dengan permulaan/hentian satu kekunci dan pelarasan automatik aliran gas dan bukaan peredam. Sistem sentiasa memantau tekanan perbezaan, tekanan gas, dan status nyalaan; apabila mengesan sebarang kelainan, ia mencetuskan penggera automatik dan urutan penutupan. Pemantauan jauh dan fungsi muat naik data juga disokong. Algoritma kawalan diperhalusi melalui dua dekad data medan DeFa, meningkatkan kestabilan dan mengurangkan keperluan untuk campur tangan manual.

6. Sistem Bantuan Keselamatan

• Penahan api dan pengumpul habukpada kedua-dua salur masuk dan alur keluar mengasingkan barisan pengeluaran daripada peralatan rawatan dan menangkap zarah, mengelakkan imbasan balik dan tersumbat.
• Pelabuhan pelepasan tekanandengan diafragma kalis letupan di bahagian atas ruang tindak balas secara automatik melepaskan tekanan dalam senario tekanan lampau.
• Pembumian yang boleh dipercayaikepungan logam dengan rintangan pembumian ≤4Ω menghalang pengumpulan statik dan bahaya kejutan elektrik.

Kelebihan Prestasi Utama

1. Kecekapan Pemurnian Tinggi dan Pelepasan Mematuhi

Kadar penukaran pemangkin CO mencapai ≥99%, dengan kepekatan pelepasan CO biasanya ≤50 mg/m³. Penyingkiran VOC serentak dicapai. Sistem pembakaran gas asli bertekanan rendah menghasilkan pelepasan NOₓ ≤100 mg/m³, tanpa asap hitam atau bau. Prestasi disahkan di bawah keadaan perindustrian standard dan sejajar dengan peraturan seperti peraturan yang mengawal pencemar udara daripada relau industri.

2. Pemulihan Haba Sisa Unggul dan Penjimatan Tenaga

Struktur pertukaran haba plat dua peringkat mencapai kadar pemulihan haba sisa ≥75%, mengurangkan penggunaan gas asli sebanyak 20%–25% berbanding dengan konfigurasi pertukaran haba satu peringkat. Suhu pelepasan gas serombong dikekalkan pada ≤120°C. Haba pulih boleh digunakan untuk pemanasan awal gas masuk, bekalan air panas, atau pemanasan kemudahan, yang membolehkan penggunaan tenaga lata.

3. Operasi Tekanan Rendah dan Kebolehpercayaan Tinggi

Beroperasi pada gas asli bertekanan rendah (0.02–0.05 MPa) dengan ketara mengurangkan risiko kebocoran. Saling kunci keselamatan berbilang — termasuk nyala api, suhu berlebihan, tekanan berlebihan dan perlindungan pembumian — menyediakan keselamatan proses yang komprehensif. Reka bentuk pertukaran haba dua peringkat yang berlebihan membolehkan operasi berterusan walaupun satu peringkat memerlukan penyelenggaraan.

4. Kawalan Pintar dan Penyelenggaraan Rendah

Kawalan PLC automatik sepenuhnya membolehkan operasi tanpa pengawasan. Paparan parameter masa nyata dan diagnostik kerosakan automatik memudahkan penyelesaian masalah pantas. Reka bentuk penukar haba boleh tanggal dan pemangkin mudah diganti mengurangkan usaha penyelenggaraan. Hayat perkhidmatan keseluruhan peralatan dinilai pada 10–15 tahun di bawah keadaan operasi biasa.

5. Kebolehsuaian yang luas

Relau direka bentuk untuk merawat ekzos industri dengan kepekatan CO dalam julat 0.5%–5% dan suhu masuk 100–300°C, menjadikannya sesuai untuk gas luar relau letupan, gas ekor sintesis kimia, ekzos tanur dan aliran proses yang serupa. Ia berintegrasi terus dengan saluran paip gas asli tekanan rendah industri standard tanpa memerlukan pengubahsuaian tekanan tinggi.

Spesifikasi Teknikal (Model Standard)

Garis Panduan Pemasangan & Pentauliahan

1. Keperluan Pemasangan

1. Pasang pada asas konkrit rata dengan kapasiti galas ≥5 t/m²; simpan sekurang-kurangnya 1.5 m ruang penyelenggaraan di sekeliling peralatan.
2. Talian paip gas asli hendaklah menggunakan paip keluli lancar dengan sambungan yang dikimpal, dan mesti lulus ujian keketatan (0.1 MPa, 30 min tanpa kebocoran).
3. Pastikan pembumian peralatan yang boleh dipercayai dengan wayar pembumian kuning-hijau ≥4 mm² dan rintangan pembumian ≤4 Ω.
4. Gunakan sambungan fleksibel pada saluran masuk dan keluar untuk mengelakkan kerosakan getaran.
5. Pasang tolok tekanan berbeza merentasi salur masuk dan keluar penukar haba untuk memantau kekotoran.

2. Prosedur Pentauliahan

1. Pentauliahan tanpa beban:Hidupkan sistem, mulakan kipas dan unit kawalan; sahkan operasi normal dan bacaan sensor yang tepat.
2. Pentauliahan gas:Memperkenalkan gas asli pada tekanan rendah; sahkan tiada kebocoran saluran paip, pencucuhan yang betul, dan nyalaan yang stabil.
3. Pentauliahan beban:Perkenalkan gas ekzos yang mengandungi CO, laraskan aliran gas dan kedudukan peredam secara beransur-ansur untuk menstabilkan suhu tindak balas pada 450–480°C. Selepas pematuhan pelepasan disahkan, jalankan secara berterusan selama 24 jam.
4. Pentauliahan interlock:Simulasikan kegagalan nyalaan, suhu berlebihan dan kerosakan tekanan berlebihan untuk mengesahkan fungsi penggera dan penutupan automatik.

Penyelenggaraan Rutin

• Harian:Periksa tekanan gas, status nyalaan, suhu relau, tekanan pembezaan dan pembumian; log data operasi.
• Mingguan:Bersihkan penapis gas dan penangkap api; mengesahkan fleksibiliti peredam; ketatkan bolt sambungan.
• Bulanan:Periksa katil pemangkin dan keluarkan sebarang habuk permukaan; bersihkan plat penukar haba untuk mengelakkan tersumbat.
• Setiap tahun:Pemeriksaan menyeluruh bagi penebat, penukar haba, penunu, dan sistem kawalan; menggantikan komponen penuaan dan menentukur sensor.
• Penutupan jangka panjang:Tutup injap bekalan gas, bersihkan gas saluran paip, lindungi peralatan daripada habuk, dan ventilasi secara berkala untuk mengelakkan kakisan lembapan.

Aplikasi & Nilai

Peralatan ini digunakan secara meluas dalam penulenan ekzos CO untuk relau letupan metalurgi, proses sintesis kimia, tanur bahan binaan, dan operasi rawatan haba jentera. Ia memberikan nilai komprehensif: rawatan ekzos yang mematuhi alam sekitar, mengurangkan kos operasi melalui pemulihan haba sisa kecekapan tinggi, keselamatan pengeluaran yang dipertingkatkan melalui pelbagai mekanisme perlindungan, dan tempoh bayaran balik pelaburan biasa selama 1-2 tahun melalui tenaga haba yang dipulihkan. Hasilnya ialah gabungan praktikal perlindungan alam sekitar dan kecekapan tenaga untuk pengguna industri.

Soalan Lazim

Apakah keadaan gas ekzos yang sesuai untuk relau pengoksidaan CO ini?

Relau direka bentuk untuk ekzos industri yang mengandungi 0.5%–5% CO, dengan suhu masuk biasanya antara 100°C dan 300°C. Ia boleh digunakan untuk gas relau letupan, gas ekor sintesis kimia, ekzos tanur, dan aliran serupa yang mengandungi karbon monoksida dan surih VOC.

Berapa lama pemangkin bertahan, dan adakah ia boleh diganti?

Substrat seramik sarang lebah yang dimuatkan dengan pemangkin platinum-paladium mempunyai hayat perkhidmatan biasa 2-3 tahun di bawah keadaan operasi biasa. Modul pemangkin direka bentuk untuk penggantian mudah, dan pasukan teknikal kami boleh memberikan panduan tentang selang penggantian berdasarkan data operasi sebenar.

Apakah tekanan bekalan gas asli yang diperlukan?

Sistem ini beroperasi pada gas asli bertekanan rendah dengan tekanan bekalan 0.02–0.05 MPa, yang sejajar dengan rangkaian gas tekanan rendah industri standard. Tiada pengubahsuaian tekanan tinggi diperlukan. Injap pengurang tekanan, penapis dan meter aliran disepadukan untuk memastikan penghantaran gas yang stabil.

Berapakah tenaga yang boleh dijimatkan melalui pertukaran haba dua peringkat?

Penukar haba plat dua peringkat mencapai kadar pemulihan haba sisa ≥75%, mengurangkan penggunaan gas asli sebanyak kira-kira 20%–25% berbanding konfigurasi pertukaran haba satu peringkat. Haba pulih digunakan untuk memanaskan gas ekzos yang masuk, secara langsung merendahkan input tenaga yang diperlukan untuk mengekalkan suhu tindak balas pemangkin.

Adakah operasi tanpa pengawasan berterusan mungkin?

ya. Sistem kawalan berasaskan PLC menyokong operasi automatik sepenuhnya, termasuk permulaan/hentian satu kekunci, pemantauan masa nyata, dan pelarasan automatik aliran gas dan peredam. Keupayaan pemantauan jauh dan muat naik data membolehkan pengendali mengawasi status sistem di luar tapak. Sekiranya berlaku anomali, sistem secara automatik memulakan penggera dan urutan penutupan selamat.

Apakah ciri keselamatan yang disepadukan?

Pelbagai lapisan keselamatan direka bentuk ke dalam sistem: penahan api salur masuk dan keluar menghalang imbasan semula; port pelepasan tekanan dengan diafragma kalis letupan mengendalikan tekanan berlebihan; pengesanan nyalaan secara automatik memotong bekalan gas apabila nyalaan; dan pembumian yang boleh dipercayai (≤4Ω) menghalang bahaya statik. Reka bentuk pembakaran tekanan rendah itu sendiri mengurangkan risiko yang wujud.

Apakah prestasi pelepasan biasa?

Di bawah keadaan operasi yang stabil, kadar penukaran CO mencapai ≥99%, dengan kepekatan pelepasan CO biasanya ≤50 mg/m³. Sistem pembakaran gas asli bertekanan rendah menghasilkan pelepasan NOₓ ≤100 mg/m³, tanpa asap hitam atau bau. Surih VOC dalam ekzos juga serentak terurai.

Apakah penyelenggaraan rutin yang diperlukan oleh peralatan?

Pemeriksaan harian termasuk tekanan gas, status nyalaan dan tekanan pembezaan. Tugas mingguan melibatkan pembersihan penapis gas dan penahan api. Setiap bulan, katil pemangkin dan plat penukar haba perlu diperiksa dan dibersihkan. Pemeriksaan komprehensif tahunan disyorkan untuk mengekalkan prestasi optimum dan memanjangkan hayat perkhidmatan, yang dinilai pada 10–15 tahun.

Apakah tempoh bayaran balik biasa untuk pelaburan ini?

Kebanyakan pengguna mencapai pulangan pelaburan dalam masa 1–2 tahun, terutamanya melalui pengurangan penggunaan gas asli yang dimungkinkan oleh sistem pemulihan haba sisa kecekapan tinggi. Penjimatan tambahan datang daripada keperluan penyelenggaraan yang lebih rendah dan penalti pelepasan yang dielakkan.

Kepakaran Pengeluar

DeFa Environmental Equipment (Ningbo) Co., Ltd. telah mendedikasikan lebih 20 tahun untuk penyelidikan, pengeluaran dan aplikasi pemulihan alam sekitar dan sistem kawalan pencemaran udara. Kecekapan teras kami dalam teknologi bekalan kuasa voltan tinggi, penjanaan plasma dan kawalan pintar tertanam dalam setiap produk yang kami hantar. Menyediakan pangkalan pelanggan global — dengan 60% daripada keluaran kami ditujukan untuk Amerika Utara — kami menggabungkan kejuruteraan yang rapi, proses kualiti yang diperakui dan inovasi berterusan untuk membekalkan peralatan yang memenuhi piawaian antarabangsa yang menuntut. Daripada ujian prestasi pemangkin dalaman kepada ujian penerimaan kilang yang mensimulasikan keadaan operasi sebenar, amalan jaminan kualiti kami direka untuk memberikan prestasi jangka panjang yang boleh dipercayai.
